La realizzazione di un OBVan è una sfida che coinvolge temi multidisciplinari concentrati in un unica realizzazione.
Tipicamente i progetti seguono un approccio tradizionale “Waterfall” con un ciclo di vita e una struttura WBS consistente di durata variabile in base ai requisiti di dimensioni e complessità progettuali.
Con la prima fase della realizzazione chiamata “Coach-Building, su un telaio di un rimorchio viene costruita la struttura metallica di supporto, le pareti mobili chiamate Expantion-Sides per poi occuparsi dell’allestimento delle aree interne. Ciascuna area è separata da pareti divisorie con porte di accesso tra le aree ed allestita con desk di produzione, pareti display , I pavimenti a libro che permettono lo scorrimento delle espansioni laterali

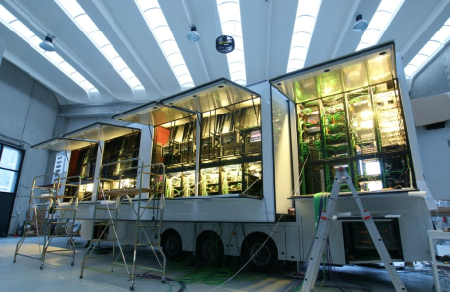

Production Floor
Dopo la prima fase di realizzazione della carrozzeria, il trailer viene consegnato al completo di allestimenti interni, Desk motorizzati, strutture rack apparati, previsti per tutte le aree produttive .
Segue in questa fase l’ installazione e il cablaggio di tutti apparati come definito dal progetto
Segue in questa fase l’ installazione e il cablaggio di tutti apparati come definito dal progetto
Particolare cura è posta nella scelta dei materiali e rivestimenti interni

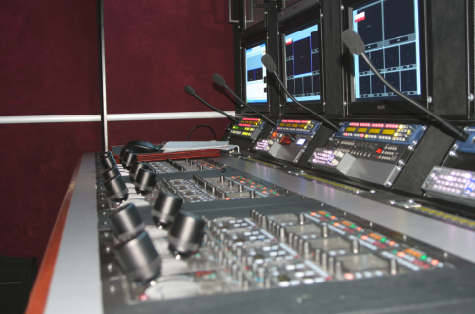

Ciascuna postazione “camera control” prevede la gestione di un gruppo di quattro RCP ciascuno, un display Grade1, un waveform rasterizer accompagnato da un pannello di matrice e una postazione intercom. Il sistema RCP è gestito ed alimentato tramite LAN POE+

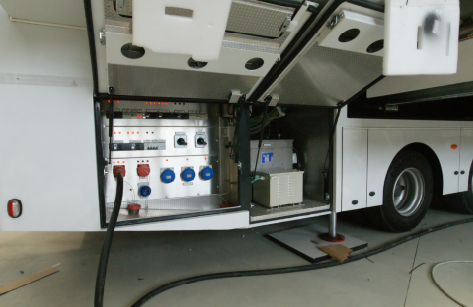

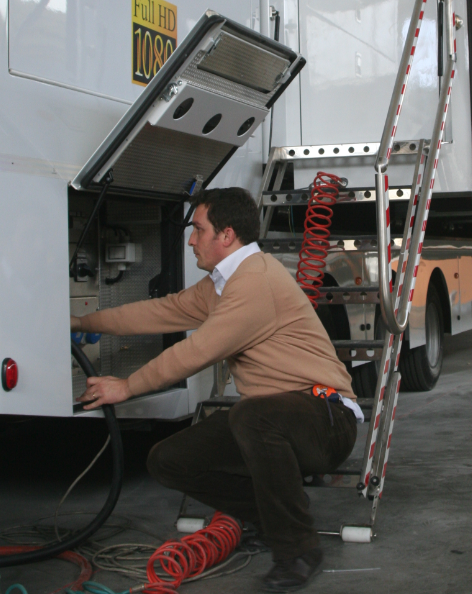

Di grande importanza è la progettazione del quadro di distribuzione elettrica dell’ OBVan e i criteri di isolamento quando connesso alla rete elettrica esterna e il dimensionamento e la scelta della posizione dei due trasformatori di isolamento da 60KVA
Seguono i test di continuità degli apparati di produzione, alimentati a loro volta da Moduli UPS ridondati

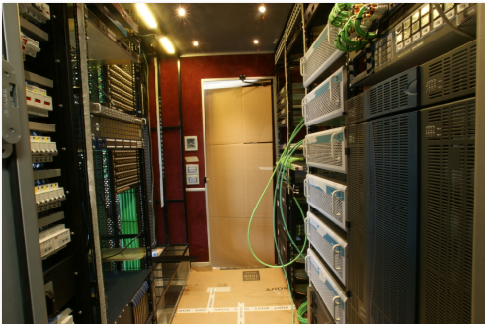

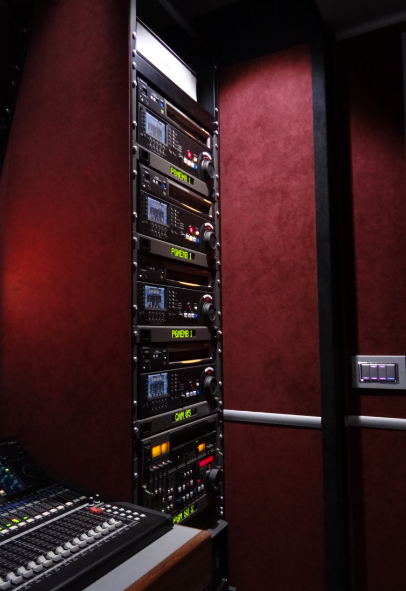

La zona posteriore del Trailer ospita la sala Rack apparati, disposta su due lati e costituita da una struttura tubolare agganciata al telaio portante con sistema anti vibrante

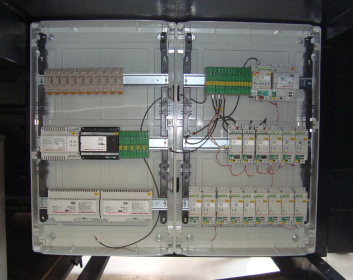

Il sistema di controllo domotico gestisce tutta la parte di illuminazione interna ed esterna, la movimentazione dei desk motorizzati, e l’azionamento dei tendaggi esterni

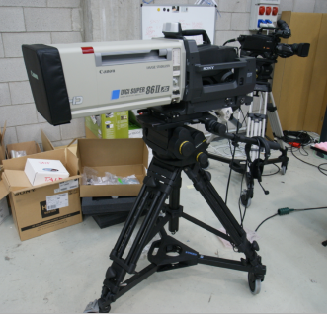

produzioni live in ambienti ampi come stadi, concert o Church venus, sono necessarie Box-Lenses con focali 100x per garantire il FOV sufficienti su lunghe distanze, accompagnate da un set di ottiche con taglio più tradizionale ENG 17-22X
Le caratteristiche delle ottiche devono garantire il miglior MTF, massima luminosità e la minima aberrazione cromatica su tutto il range focale.

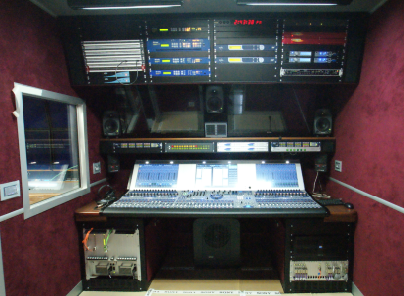

La regia audio è stata posizionata in testa al Trailer nonostante confinante con i compressori esterni del sistema HVAC. I materiali coibentanti multistrato utilizzati per i rivestimenti delle pareti garantiscono un abbattimento acustico totale del rumore esterno.

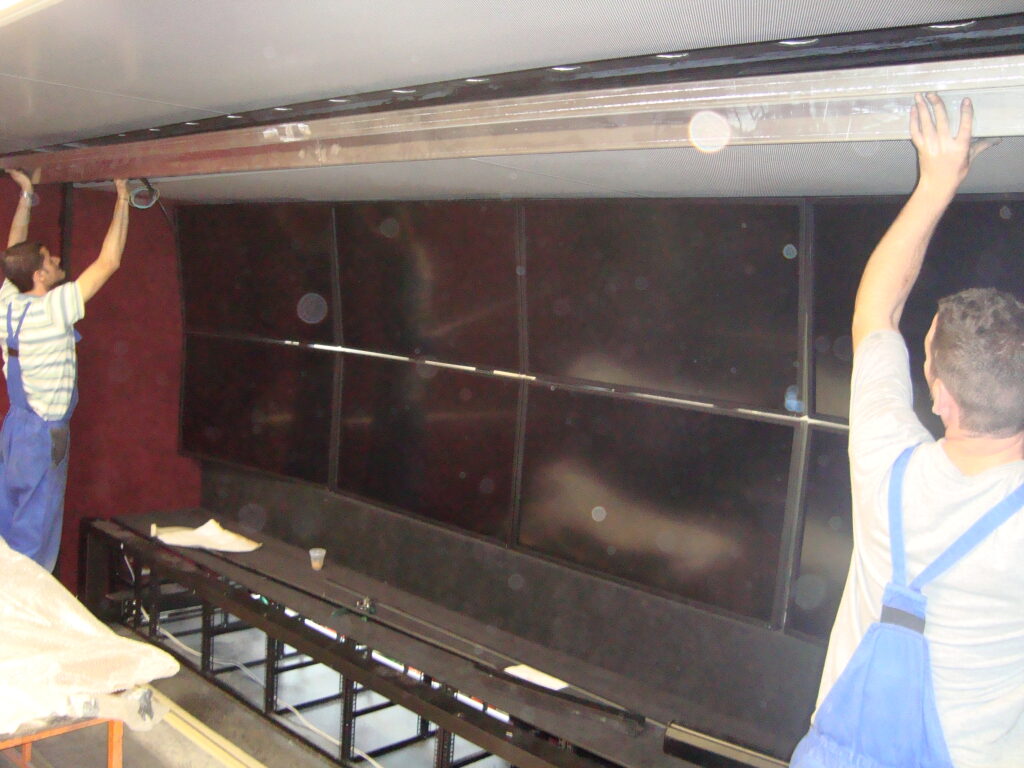

La regia principale ospita un’ ampia parete da otto display i cui segnali video sono generati da un sistema multiview integrato nella matrice e un sistema di controllo per la gestione dei TALLY-UMD di Multiview, Matrice, Mixer, Camere
