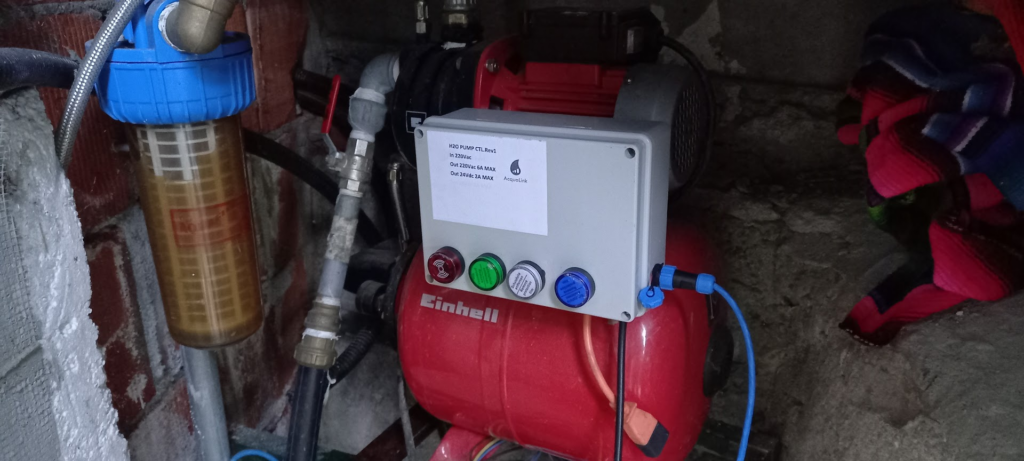

La soluzione controlla costantemente il corretto funzionamento dell’ impianto di raccolta e distribuzione dell’acqua piovana. L’acqua pluviale, raccolta in una cisterna interrata con capacità di 3000lt viene distribuita in impianto tramite di una pompa in autoclave.

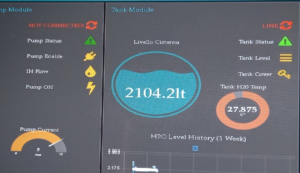

Il sistema è governato da una Interfaccia GUI di controllo Web/Interface e da una interfaccia di controllo che gestisce le possibili condizioni di allarme e criticità
Il Kit è composto da una centrale di controllo principale, una interfaccia Touch HMI sensori di Livello, temperatura e di accesso alla cisterna. Tutti i dispositivi comunicano tramite rete LAN-POE e WI-FI
Diagramma a Blocchi
Schema blocchi moduli Wi-Fi e dimensionamento Access Point
Diagramma programmazione interfaccia HID controllo Node-Red

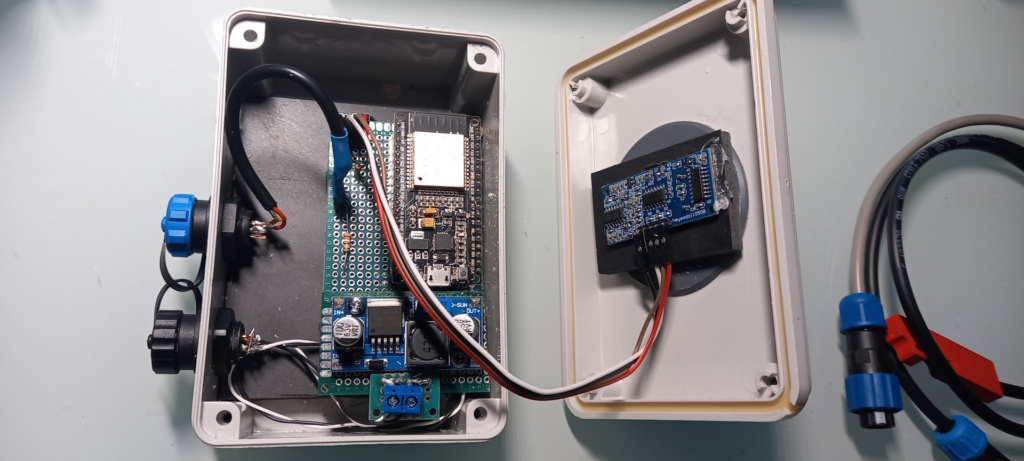

Modulo Sensore di livello liquido a ultrasuoni IP67 Wi-Fi
Connettori alimentazione Power -Over-Cable e sensore magnetico IP68 allarme apertura vano cisterna
Modulo touch-screen interfaccia utente POE+
