“RFID Coin Distributor box” – E’ un prototipo della famiglia Smart-Box-Gadgets.
E’ un idea semplice di business per la distribuzione delle monete, pensato per la grande e media distribuzione.
Dotato di un lettore RFID locale, il dispositivo eroga monete di diverso taglio tramite la lettura di un Tag-RFID
Alla prima lettura del Tag compare il nome utente e il saldo disponibile

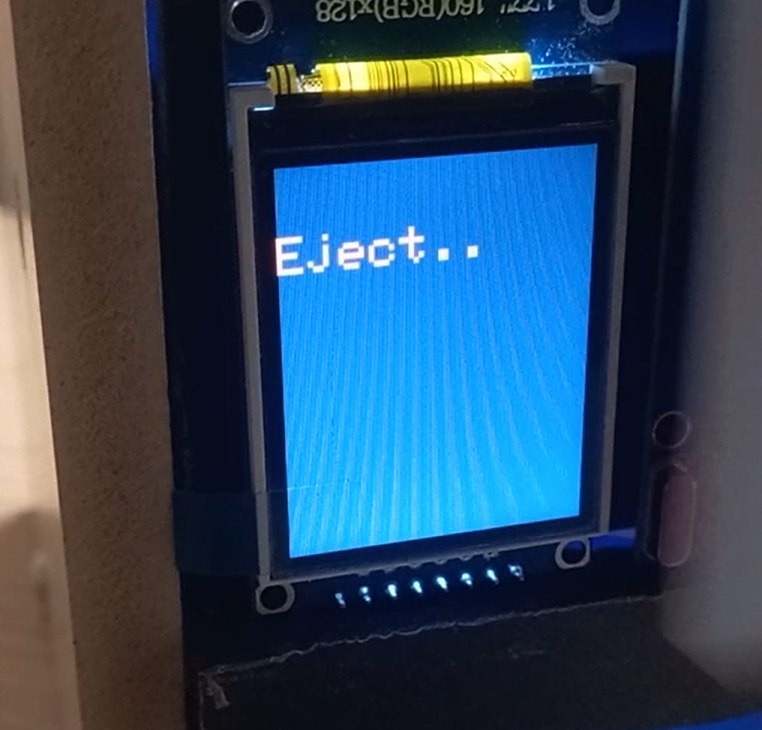

Ripresentando il Tag una seconda volta avviene l’erogazione della moneta.

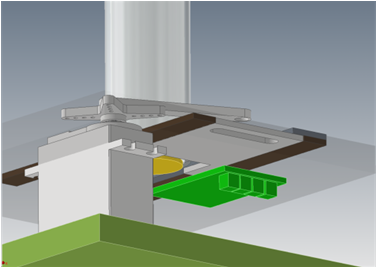

Il principio di espulsione molto semplice, utilizza una ghigliottina azionata da un servo motore che spinge e guida la moneta fino al foro di uscita
Device Engineering
Questo tipo di applicazione deve tenere conto di punti essenziali quali, semplicità della parte meccanica e lunga durata del sistema di azionamento, Leggerezza e dimensioni contenute, basso costo dei materiali e velocità realizzativa.
Tramite lo Sviluppo 3D del prototipo si ottiene un ottimizzazione immediata degli spazi già in fase di prima realizzazione, cosi come le parti elettroniche sono scelte in base a costi ingombri limitati

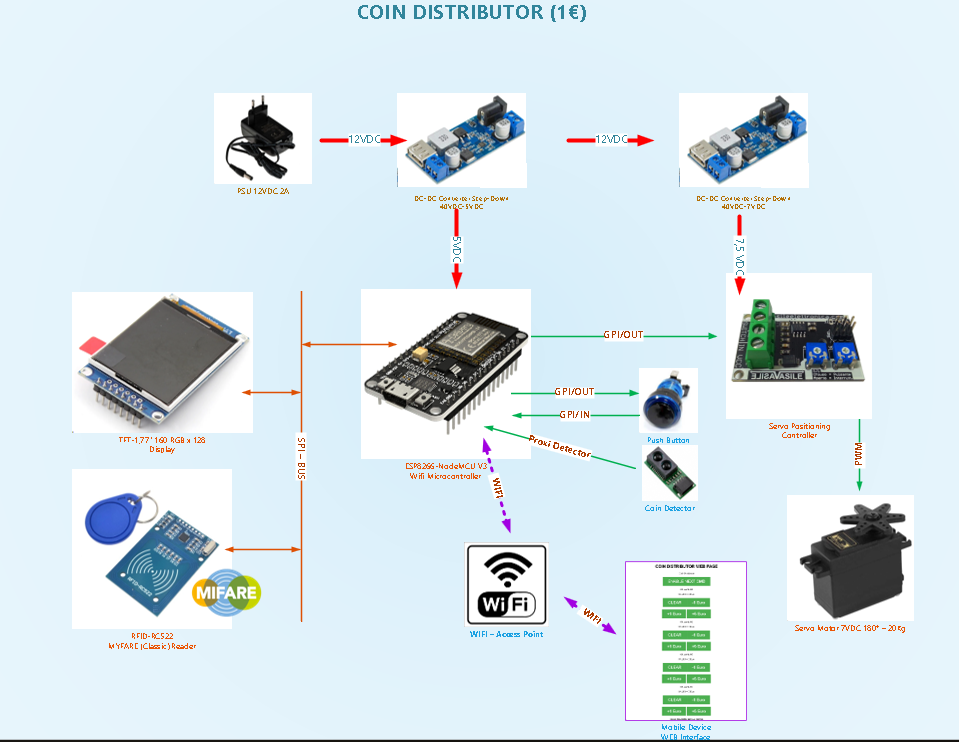

BLOCK DIAGRAM
schema a blocchi con elementi hardware e blocchi funzionali disposizione cdei componenti in base alle tecnologie, periferiche e bus di comunicazione, Microcontroller ESP32xx con moduli IICBus, ISP, RFID Mifare, Wifi, PWM – Servo , Oled display
il lineup di microcontroller embedded ESPxx offre prodotti a basso costo equipaggiati con periferiche di vario genere programmabili con ambienti di sviluppo completi e affidabili
